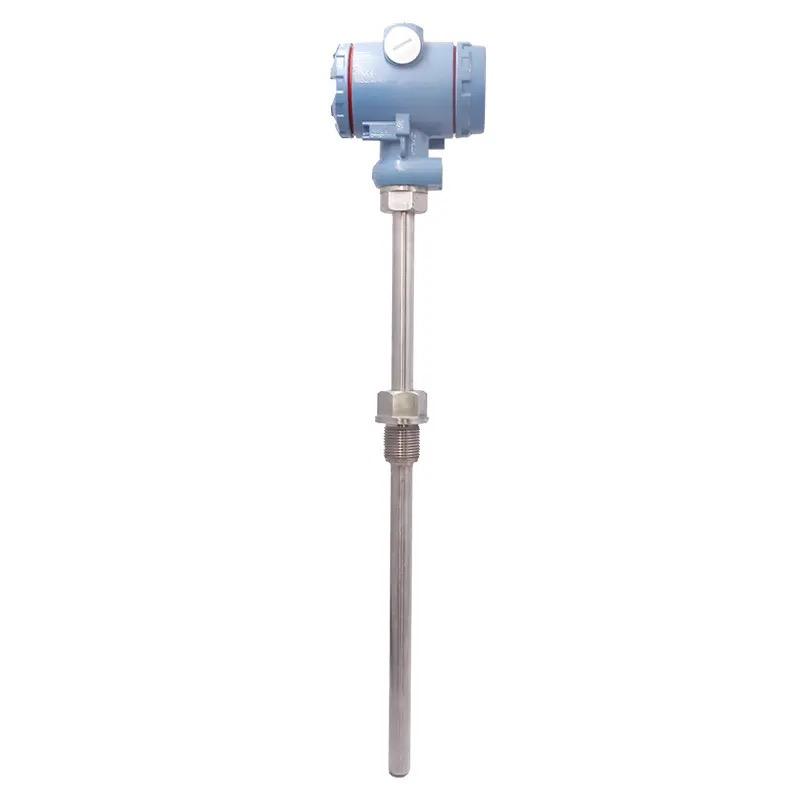

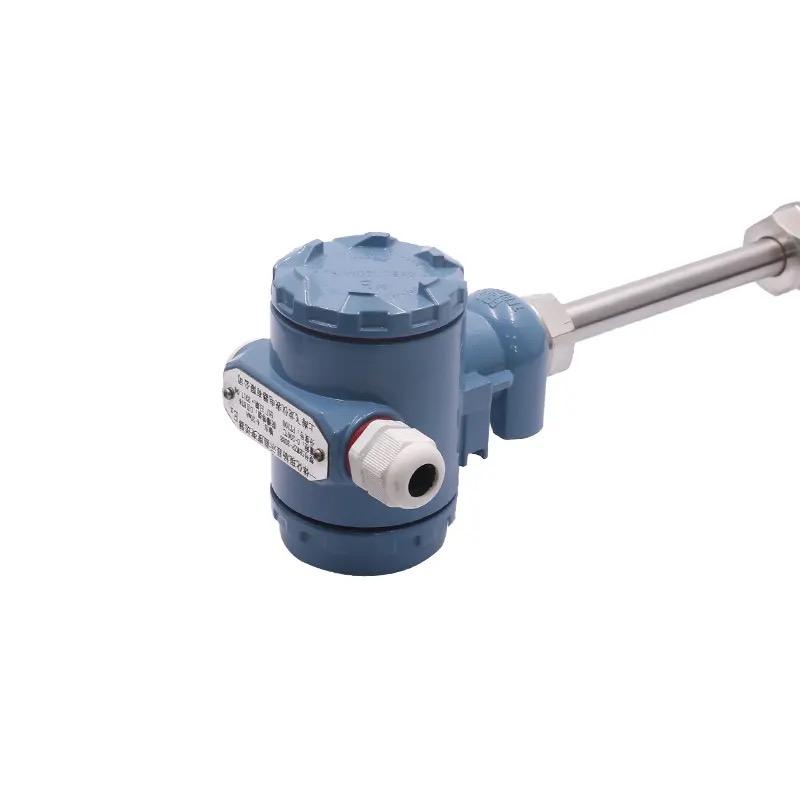

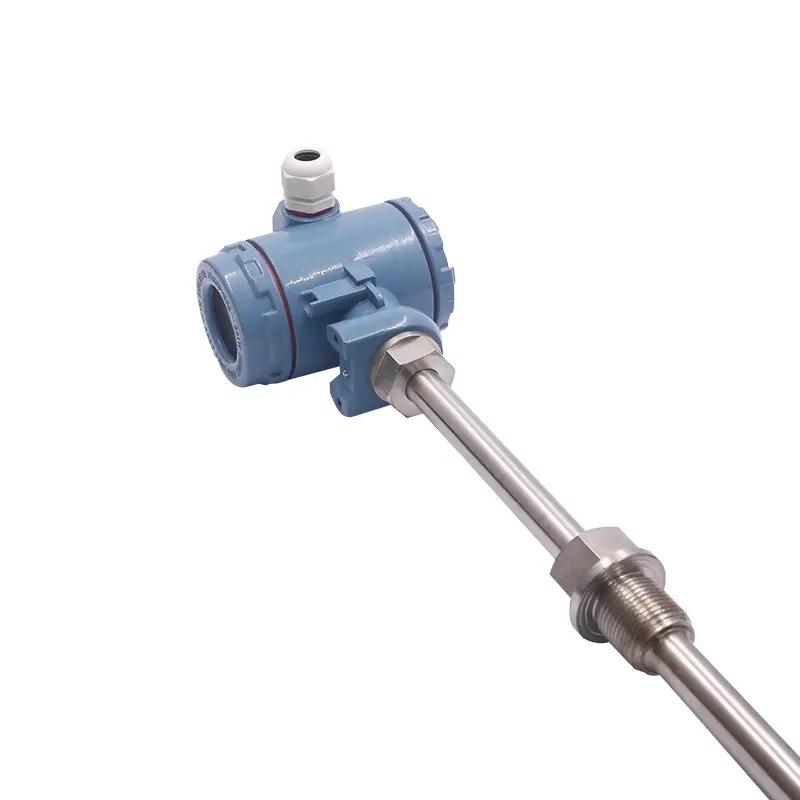

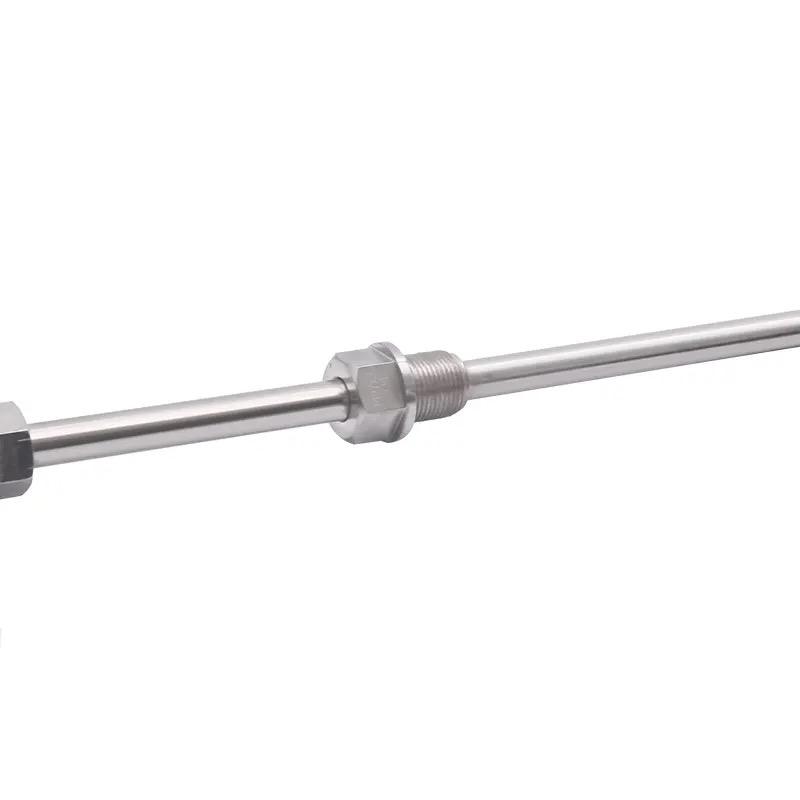

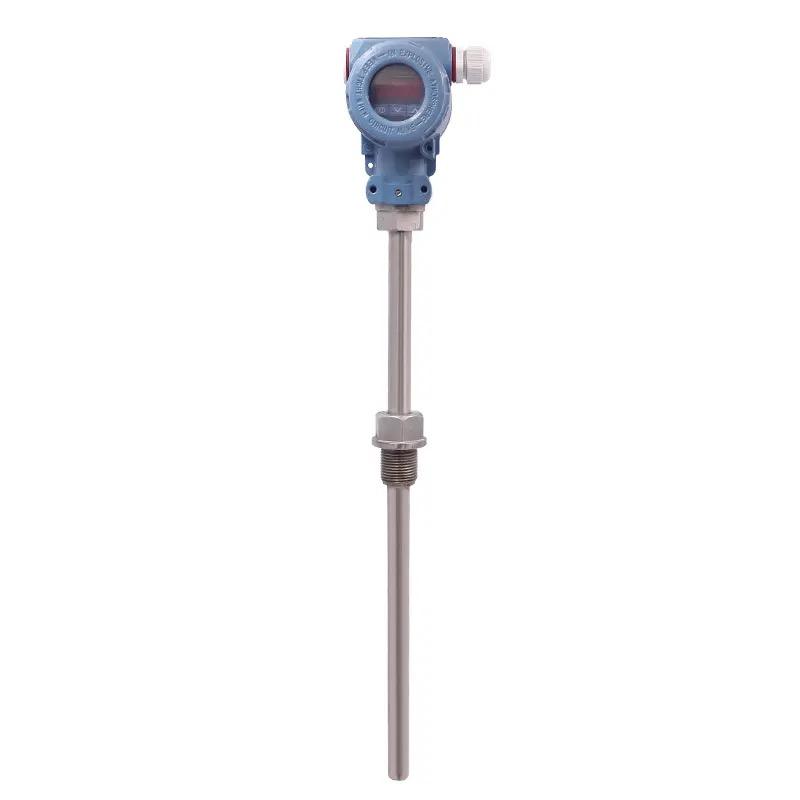

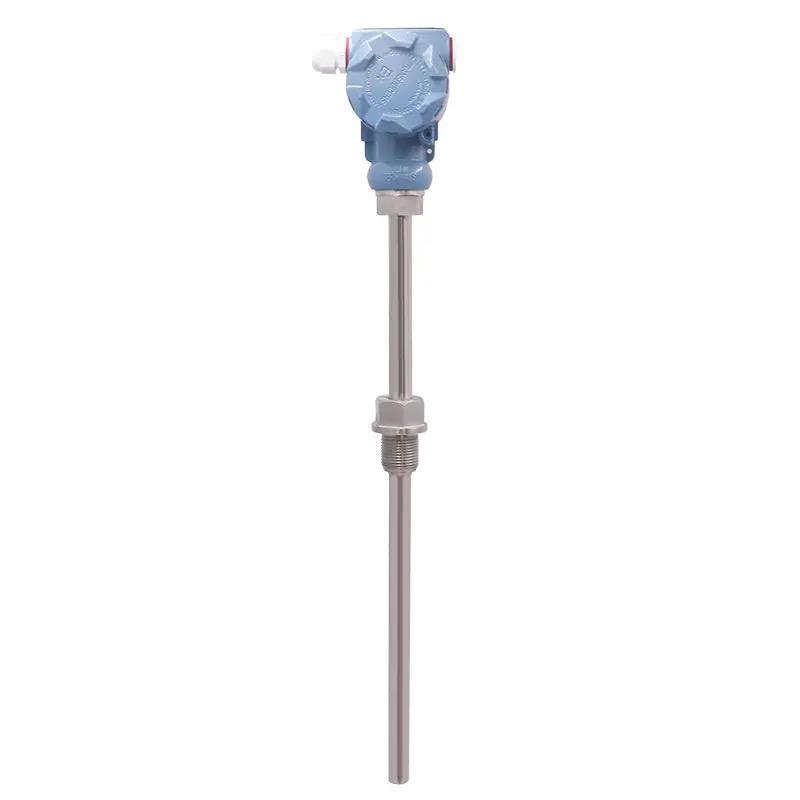

Pemancar suhu bersepadu pengasingan penuh

Pemancar suhu bersepadu umum digunakan untuk input isyarat Rintangan Terma(RTD),Termoganding(TC), Rintangan dan Voltan, yang boleh dipasang dalam penderia melalui konfigurasi PC.(Protokol PEOFIBUS-PA dan HART tersedia). Tempat yang berkenaan: · Pemancar suhu bersepadu PCP boleh digunakan untuk mengubah semua jenis isyarat input kepada isyarat keluaran 4-20mA ·Input Rintangan terma(RTD) Termokopel(TC) Rintangan(Ω) Voltan (mV) .Melalui PC, alat konfigurasi boleh digunakan dalam talian. Ciri-ciri: .PCP Umum boleh digunakan untuk semua jenis isyarat input . Pengasingan elektrik .Sistem dua wayar dan keluaran analogi 4-20mA .Ketepatan tinggi .Kerosakan sensor atau isyarat kerosakan litar pintas boleh ditetapkan terlebih dahulu mengikut NAMUR NE 43. ·EMC hendaklah mengikut NAMUR NE 21, CE .Pensijilan kalis letupan .Analog keluaran .Julat ukuran boleh disesuaikan oleh pengguna

Dapatkan Sebut Harga

Operasi dan struktur sistem

Sistem pengukuran

Pemancar suhu pintar ialah sistem dua wayar dengan output analog, input isyarat rintangan haba (RTD) 2-,3 dan 4 wayar, isyarat termokopel dan isyarat voltan, yang boleh dikonfigurasikan melalui alat konfigurasi,

Rintangan terma lnput (RTD)

taip	Julat Pengukuran	Min. Julat Pengukuran
Pt100 Pt500 Pt1000 Selaras dengan IEC 751	-200-850℃ -328-1562°F -200-250℃ -328-482°F -200-250℃ -328-482°F	10K(18°F) 10K(18°F) 10K(18°F)
Ni100 Ni500 Ni1000 Selaras dengan DIN 43760	-60-180℃ -76-356°F -60-150℃ -76-302°F -60-150℃ -76-302°F	10K(18°F) 10K(18°F) 10K(18°F)
Jenis pendawaian	Pampasan rintangan bagi kabel ukuran sistem dua wayar penyambung 2-,3 atau 4 ( 0-20Ω)
Rintangan kabel sensor	Setiap kabel
Arus penderia	≤0.6mA

Isyarat rintangan(Ω)

taip	Julat Pengukuran	Min. Julat Pengukuran
Rintangan(Ω)	10..2000(Ω)	100(Ω)

Termokopel (TC)

taip	Julat Pengukuran	Min. Julat Pengukuran
B (PtRh30-PtRh6) C (W5Re-W26Re) ^[3] D (W3Re-W25Re) ^[3] E (NiCr-CuNi) J(Fe-CuNi) K (NICr-Ni) L (Fe-CuNi) ^[2] N[NiCrSi-NiSi) R(PtRh13-Pt) S(PtRh10-Pt) T(Cu-CuNi) U(Cu-CuNi) ^[2] More5-MoRee41 ^[1] Selaras dengan IEC 584 Bahagian 1	0- 1820℃ 32-3308°F 0- 2320℃ 32-4208°F 0- 2495℃ 32-4523°F -200- 915℃ -328-1679°F -200- 1200℃ -328-2192°F -200- 1372℃ -328-2501°F -200- 900℃ -328-1652°F -270- 1300℃ -454-2372°F 0- 1768℃ 32-3214°F 0- 1768℃ 32-3214°F -200- 400℃ -328-752°F -200- 600℃ -328-1112°F 0- 2000℃ 32-3632°F	500k (900°F) 500k (900°F) 500k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 500k (900°F) 500k (900°F) 50k (900°F) 50k (900°F) 500k(900°F)
Simpang sejuk	Dalam(Pt100) atau Luar (0...80℃),32..176°F
Ketepatan simpang sejuk	±1k
Arus penderia	30nA

Isyarat voltan (mV)

taip	Julat Pengukuran	Julat Pengukuran Maksimum
Milivolt(mV)	-10...100mV	5mV

input output (analog)

Isyarat keluaran	4...20 mA.20..4 mA
Menghantar ciri	Suhu, rintangan dan kelinearan voltan
Beban maksimum	( V-8V )/0.025A

(1) Tanpa rujukan

(2) Selaras dengan DIN 43710

(3) Selaras dengan ASTM E988

Penapis digital Grae 1	0...8s
arus masukan	≤3.5mA
Had semasa	≤25mA
Suis kelewatan masa	4s (Semasa kuasa pada la-3.8mA)
Masa tindak balas	1s

Isyarat kerosakan (pemantauan kerosakan)

Bawah ukuran had bawah	Dutput turun kepada 3.8mA
Di atas ukuran Iirmit atas	Output sehingga 20.5mA
Kerosakan sensor Litar pintas sensor	Boleh ditetapkan sebagai≤3.6mA atau ≥21.0mA

Sambungan elektrik

Bekalan Kuasa	U _b =8...35V DC Perlindungan polariti
Pengasingan elektrik (input/Output)	U=3.75kV AC
Julat turun naik yang dibenarkan	U≤5V (apabila Ub≥13V, f _maks =1KH ₂ t)

Ketepatan

Syarat rujukan

Suhu raled23℃ (73.4°F）±5K

Rintangan terma(RTD)

taip	Ketepatan pengukuran
Pt100,Ni100 Pt500,Ni500 Pt1000,Ni1000	0.2K atau 0.08% 0.5K atau 0.20% 0.3K atau 0.12%

Isyarat rintangan(Ω)

taip	Ketepatan pengukuran	Julat ukuran
Rintangan	±0.1Ω atau 0.08%	10...40Ω
Rintangan	±1.5Ω atau 0.12%	10...2000Ω

Termokopel (TC)

taip	Ketepatan pengukuran
K, J, T, E, L, U, N, C, D S.B.R More5-MoRe41	jenis.0.5 k atau 0.08% jenis.1.0 k atau 0.08% jenis.2.0 k atau 0.08%
Allecled oleh penghujung perkaitan dalaman	Pt100 DIN IEC751 C1.B

Isyarat voltan (mV)

taip	Ketepatan pengukuran	Julat ukuran
Millivolt(mv)	±20μV atau 0.08%	-10...10mV

Terjejas oleh bekalan kuasa	≤±0.01%/V dengan sisihan 24 ^[3]	Julat ukuran
Terpengaruh oleh beban	≤±0.02%/100Ω ^[3]	-10...10mV

(1) Tidak berkenaan dengan termokopel.

(2) % adalah relatif kepada julat ukuran boleh laras (nilai maks).

(3)Semua ala berkaitan dengan nilai akhir pengukuran(FSD)

Peralihan suhu	RTD Td=±(15ppmkJulat pengukuran Maks.)±50 ppmKJulat ukuran pra-tetap)∆θRintangan terma Pt100 Td=±(15ppmk(Nilai akhir ukuran 200) 50ppm/KJulat ukuran pra-tetap)∆θ Thermocouple(TC) Td=±(50 ppmKJulat pengukuran maksimum 50ppm/KJulat ukuran pratetap)*∆θ ∆θ=Nilai suhu persekitaran menyimpang daripada suhu reterence
Kestabilan jangka panjang	≤0.1K/Tahun[1] atau ≤0.05%/Tahun[1][2]

Keadaan pemasangan

Sudut pemasangan	Tiada Had
Kawasan pemasangan	Kotak penyambung kalis air atau kotak sambungan punca letupan

Keadaan aplikasi Keadaan persekitaran

Suhu persekitaran	-40... 85℃(-40..185°F). Berkenaan dengan kawasan punca letupan
Suhu penyimpanan	-0.. 100℃(-40...-212°F)
Kelas iklim	n kesesuaian EN G0654-1,ClaasC
Pemeluwapan	kebenaran
Kelas ProtacLlon	Pemasangan IP 00/IP 66
Perlindungan getaran	Selaras dengan IEC 60068-2-6
Keserasian elektromagnet	Pelepasan sinaran anti-EMI dan anti-EMl mengikut EN 61326-1 dan NAMUR NE 21

Struktur mekanikal

Welghl	=40g
bahan	Selongsong: PC, plastik atau poliester
Terminal	maks kabel, 1.75 mm2(0.0027 in2)

Paparan dan sistem pengendalian Operasi jauh

Alat konfigurasi	Alat konfigurasi khas
Perisian konfigurasi	Perisian pengendalian PC (Reaowin 2o00 ]
jalinan	Antara muka PC disambungkan dengan kabel TTL-l-RS 232 dengan palam
Parameter konfigurasi	Jenis sensor, jenis penyambung dan unit kejuruteraan (C/F julat pengukuran, pampasan simpang sejuk dalaman/luaran, pampasan rintangan kabel dalam pengukuran sistem dua wayar, keadaan kerosakan, isyarat keluaran ( 4...20/20...4 mA), penapis digital (lembap), alur keluar, tanda titik pengukur(8 aksara) dan analog keluaran.
