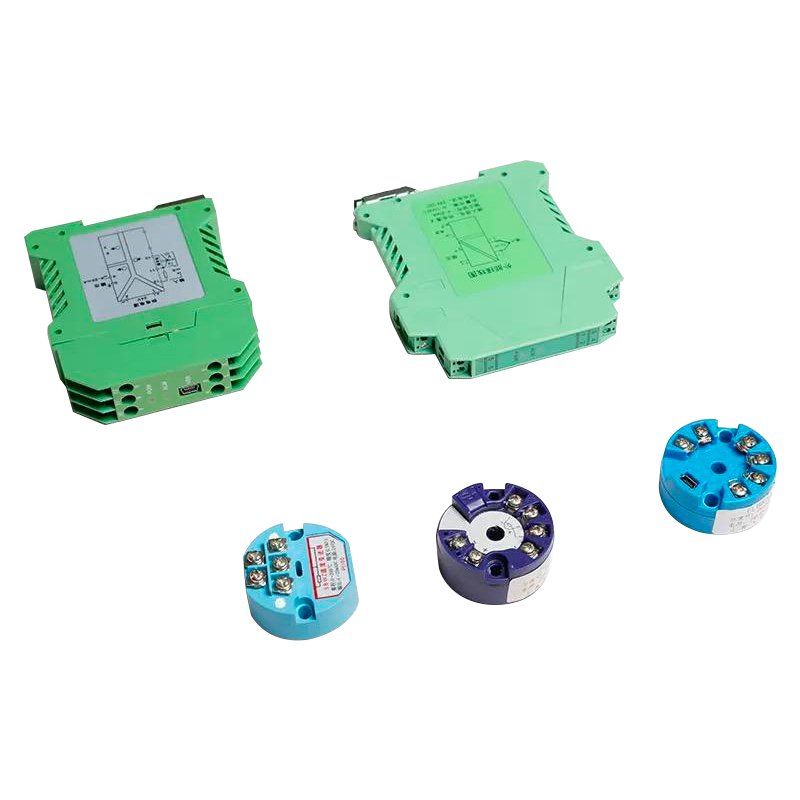

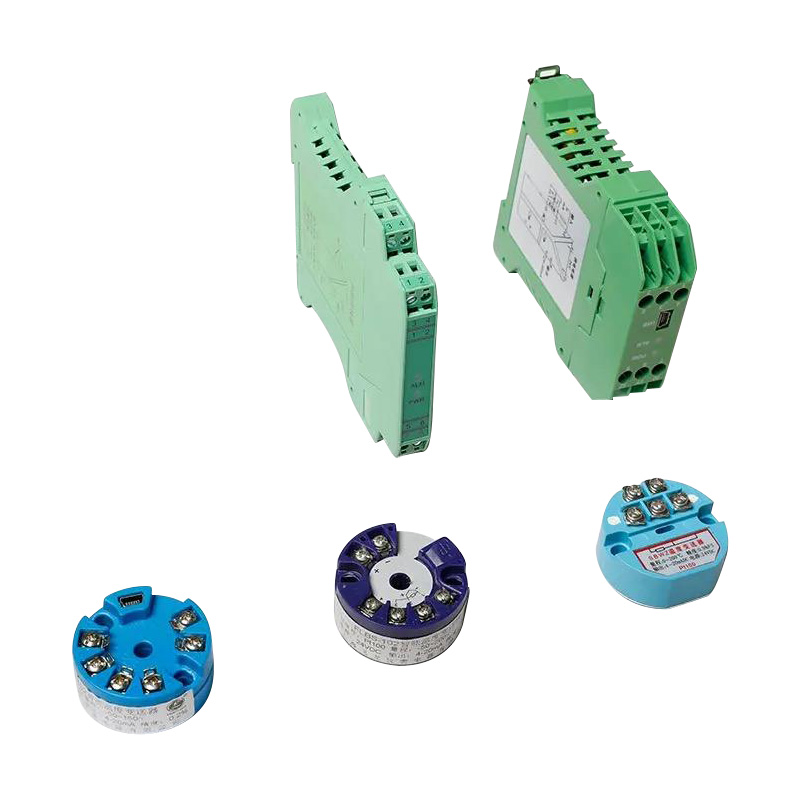

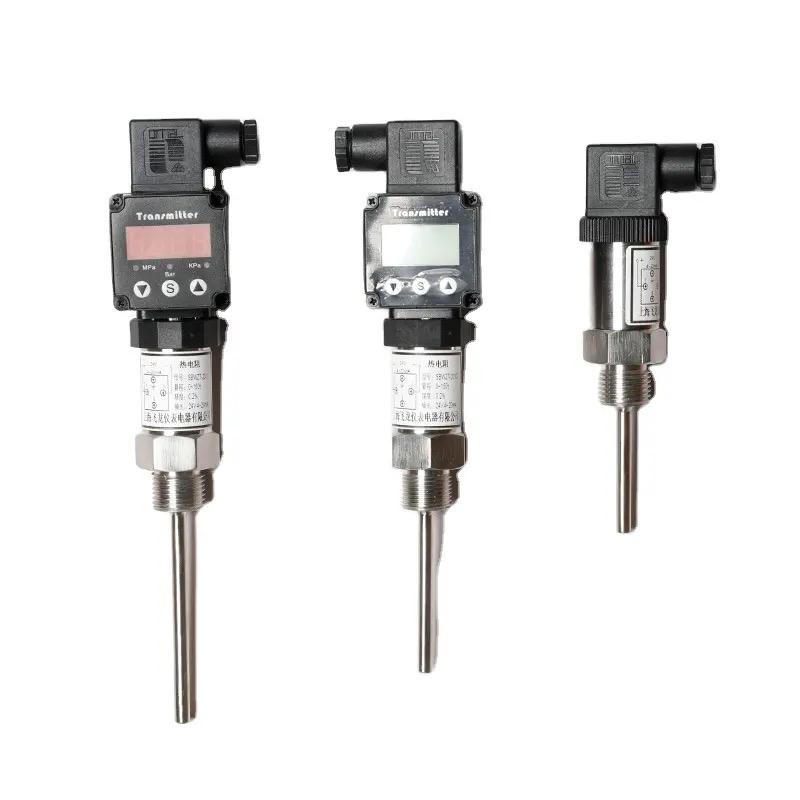

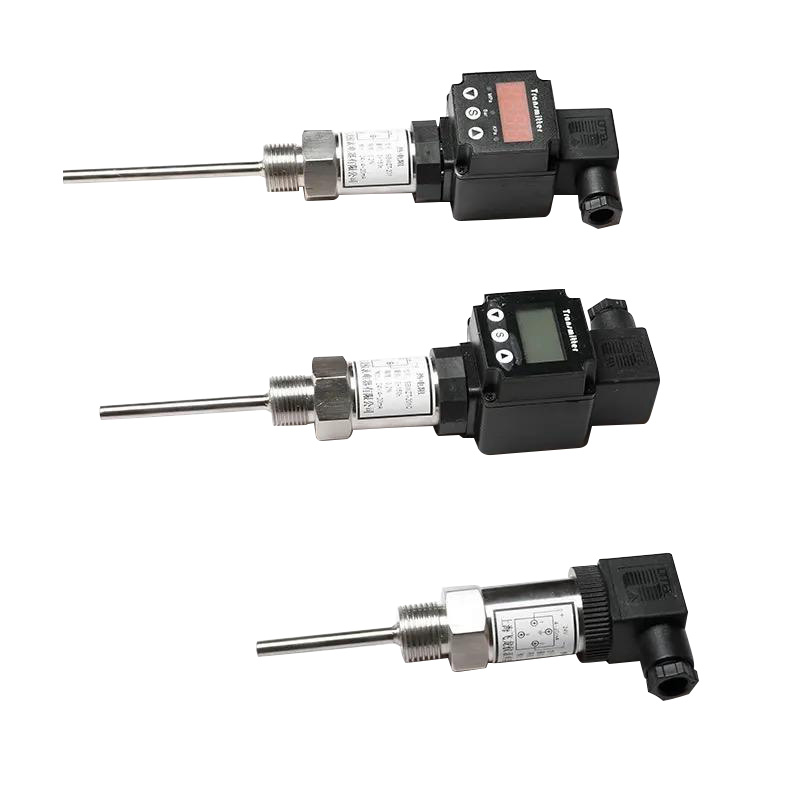

Pemancar suhu bersepadu
-
Isyarat keluaran Isyarat DC 4-20mA linear dengan suhu dalam julat Ketepatan asas Pemancar suhu termokopel±0.5%FS;
Pemancar suhu rintangan haba ±0.2%FS;Mod penghantaran sistem dua wayar Bekalan kuasa DC 12-30V DC. voltan terkadar 24V DC Impedans beban Had beban rintangan beban dikira;
RL(maks)=50(U-12)
Dalam formula, pemancar adalah voltan kuasa DC
Di bawah voltan terkadar 24V:
RL(maks)=50(24-12)=600ΩPersekitaran operasi biasa a.Suhu ambien: - 25℃~85℃ (keperluan khas - 40℃~90℃)
b. Kelembapan relatif: 5%-95%
c.Getaran mekanikal: 10-150HZ. A=0.15mm
d. Tiada medium menyebabkan kakisan kepada penghantar di udara ambien.Gangguan elektromagnet Apabila pemancar radio 20-1000MHz dan 5W 0.5 meter dari pemancar berfungsi.lt hendaklah berbeza-beza ± 0.15%FS. Hanyutan suhu Apabila suhu persekitaran berubah sebanyak 1℃, titik sifar berubah ±0.15% FS dan dering pengukur berubah ± 0.01 %FS Penggunaan dan pendawaian
1. Notis kepada pendawaian: Sila ambil perhatian bahawa elemen pengesan suhu telah disambungkan dengan baik dan julat ukuran sebelum meninggalkan kilang, Secara amnya, sila jangan laraskan potensiometer pelarasan julat, melainkan perlu.
2. Untuk pemasangan TC dan RTD bersepadu, sila rujuk arahan operasi lain untuk jenis TC dan RTD yang sama.
3. TC dan RTD bersepadu disediakan dengan keluaran arus sistem dua wayar, jadi hanya dua konduktor kuprum diperlukan.
Contoh untuk pesanan
Sila nyatakan model, tanda tamat pengajian, jumlah panjang dan kedalaman yang dimasukkan mengikut urutan, iaitu (L×I)
Contoh1:WRNKB-230 K 1150x1000
I.E: Termokopel bersarung bersepadu dua sistem wayar, pemasangan bolt tetap, kotak sambungan kalis air, diameter luar Φ16mm, tanda tamat pengajian K, panjang keseluruhan 1150, kedalaman dimasukkan 1000mm.
Contoh 2: WZPKB-336 Pt100 L=1000
I.E: Sistem dua wayar bersepadu rintangan haba platinum berselubung, pemasangan bolt ferrule alih, kotak sambungan kalis air, diameter luar, tanda tamat pengajian Pt100, panjang keseluruhan 1000mm.

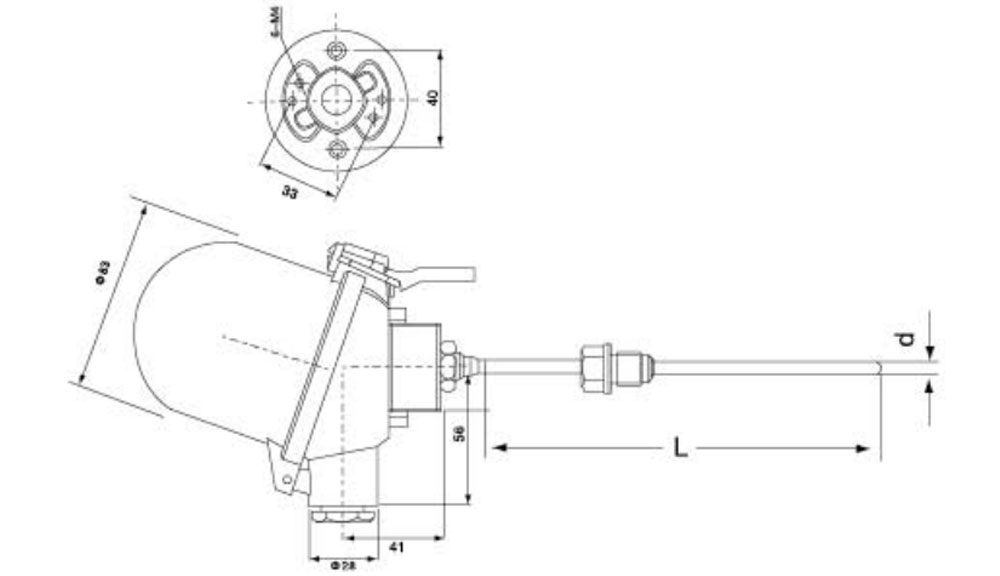

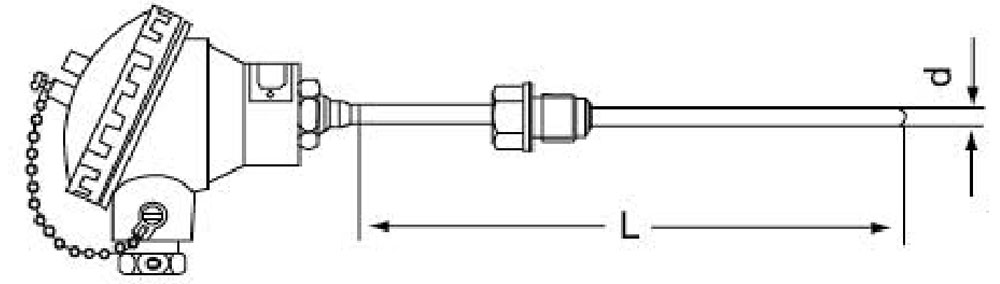

Termokopel dan rintangan haba dengan pemancar suhu
Model Tanda Graduasi Julat Pengukuran (℃) Tiub selongsong bahan Tube dia. Spesifikasi SBWZPR-231 Pt100 -50- 400 1Cr18Ni9Ti、316 Φ6-12 300×150
400×250
450×300
500×350SBWRNR-231 R 0-1000 1Cr18NiSTi、GH2520、316 Φ6-12
Model Tanda Graduasi Julat Pengukuran (℃) Tiub selongsong Matenial Tube dia. Spesifikasi SBWZPK2-231 Pt100 -50- 400 1Cr18Ni9Ti、316 Φ6-12 550×400
600×450
650×500
700×550
750×600
800×650
1000×850
1150×1000
1350×1200SBWRNR2-231 R 0-1000 1Cr18Ni9Ti、GH2520、316 Φ6-12

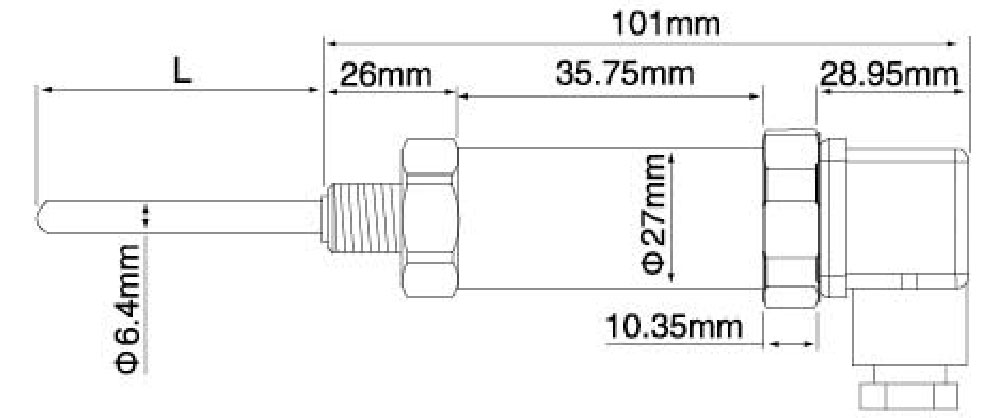

Hirschmann plug-in jenis rintangan haba kecil dan termokopel
Model Tanda Graduasi Julat Pengukuran (℃) Tiub selongsong Matenial Tube dia. Spesifikasi SBWET-201 Pt100 -50- 400 1Cr18Ni9Ti、316 Φ4-12 50
100
150
200
300
400
500SBWET-200 R 0-800 1Cr18Ni9Ti、GH2520、316 Φ4-12
-
